BETA / Delay Chamber, "DC-X"

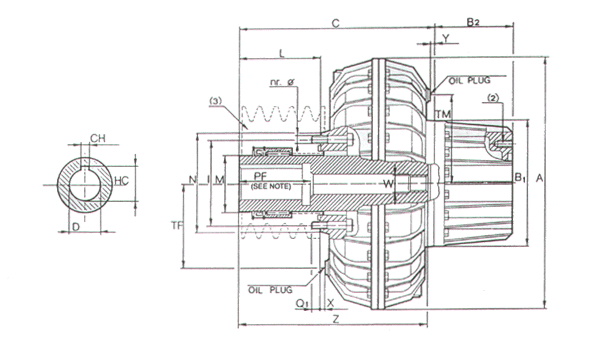

Size Type Dimensions mm ㎏ * D A B1 B2 C I L M N nr.-ø Q1 TF TM Y X W Z 25DC x 88 x108 28-38-42 258 156 90 214 234 100 88 108 60 116 8-M8 13 85 85 1 1 M24 211 , 231 10 , 8 11 30dc x 88 x112 x135 28-38-42 28-38-42 42-48-55 290 156 90 238 262 285 100 88 112 135 60 60 70 115 8-M8 13 110 110 9 9 M24 233 257 280 13 , 8 14 15 40DC x 90 x118 x142 38-42-48-55 42-48-55-60 42-48-55-60 338 185 130 273 301 325 125 90 118 142 80 145 8-M8 13 130 130 11 24 M24 268 296 320 23 23 , 5 24 50DC x 90 x120 x155 42-48-55-60 430 213 155 244 274 309 140 90 120 155 85 165 8-M10 16 150 150 20 7 M24 241 271 306 32 , 5 33 , 5 34 , 5 55DC x120 x155 x200 48-55-60-65 430 213 155 316 351 396 140 120 155 200 85 165 8-M10 16 150 150 7 7 M24 313 348 393 42 43 44 60DC x130 x170 x230 60-65-75-80 520 245 170 302 342 402 160 130 170 230 110 185 8-M10 18 206 192 18 6 M30 302 342 402 50 53 56 65DC x170 x220 x255 65-75-80-85 520 245 170 390 440 475 160 170 220 255 110 185 8-M10 18 206 206 6 6 M30 390 440 475 72 76 79 70DC x170 x200 x230 x275 80-85-90 80-85-90-100 80-85-90-100 80-85-90-100 620 288 225 380 410 440 485 195 170 200 230 275 **120 225 8-M12 20 250 250 15 4 M36 369 399 429 474 105 108 111 115 75DC x200 x230 x275 80-85-90-100 620 288 225 440 490 535 195 200 230 275 **120 225 8-M12 20 250 250 4 4 M36 449 479 525 135 138 141

주 ) * 오일포함 중량    ** D가 100 mm일 때 Hub Dia M은 135mm
