BETA 타입 유체커플링 표준풀리 규격

스크류 풀러 Coupling size Motor shaft Ø Screw puller Ø Size 10 Ø 19 ~ 24 — Size 20 Ø 19 ~ 28 M 14 (M 20) Size 30 Ø 28 ~ 42 M 24 Size 40 Ø 38 ~ 55 M 24 Size 50 Ø 42 ~ 65 M 24 Size 55 Ø 48 ~ 65 M 24 Size 60 Ø 55 ~ 80 M 30 (M 27) Size 65 Ø 65 ~ 80 M 30 (M 27) Size 70 Ø 65 ~ 90 M 30 (M 27) Size 75 Ø 65 ~ 90 M 30 (M 27) Size 80 Ø 75 ~ 110 M 30 Size 85 Ø 75 ~ 110 M 30

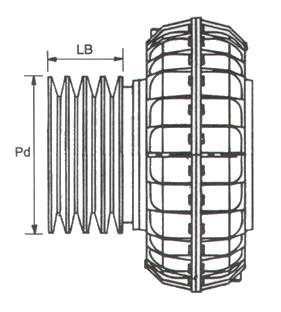

풀리 커플링 GROOVE 피치경 pd(mm) LB (mm) 사이즈/타입 2 SPZ 2 SPA 2 SPA 58 80 100 55 55 43 10 ZQ 10 ZQ 10 Z 3 SPA 3 SPA 2 SPA 2 SPA 90 90 125 150 55 70 44 35 20 ZQ 20 ZQ 20 z 20 Z 3 SPA 4 SPA 3 SPA 4 SPA 3 SPB 4 SPB 4 SPB 100 100 125 125 140 160 200 88 88 88 88 88 88 88 25 ZQ , 30 ZQ 25 ZQ , 30 ZQ 25 ZQ , 30 ZQ 25 ZQ , 30 ZQ 25 X , 30 X 25 X , 30 X 25 X , 30 X 4 SPB 4 SPB 5 SPB 3 SPB 4 SPB 3 SPB 140 160 160 190 190 250 118 90 118 80 90 90 40 X 40 X 40 X 40 X 40 X 40 X 4 SPB 5 SPB 5 SPB 4 SPC 4 SPB 5 SPB 4 SPB 5 SPB 4 SPB 160 160 180 180 200 200 250 250 315 90 120 120 120 90 120 90 120 90 50 X , 55 X 50 X , 55 X 50 X , 55 X 50 X , 55 X 50 X , 55 X 50 X , 55 X 50 X , 55 X 50 X , 55 X 50 X , 55 X 6 SPB 6 SPC 5 SPC 6 SPC 6 SPC 224 224 280 280 335 130 155 130 155 155 60 X , 65 X 60 X , 65 X 60 X , 65 X 60 X , 65 X 60 X , 65 X 6 SPC 8 SPC 6 SPC 8 SPC 6 SPC 8 SPC 265 280 315 315 375 375 160 210 160 205 170 205 70 X , 75 X 70 X , 75 X 70 X , 75 X 70 X , 75 X 70 X , 75 X 70 X , 75 X

커플링의 설치 및 분리

1. 설치 순서
Fig. 1 모타샤프트를 깨끗이 닦은 후 윤활유를 주입하여 결합한다.	Fig.2 셋트 스크류나 볼트 중 하나로 체결하며 와셔를 이용한다.
2. 분리 순서
Fig. 3 브레이크 모타로부터 분리시는 스크류 풀러를 사용한다. 사이즈 30부터 85까지는 나사산이 있는 구멍이 있다.	Fig. 4 일반형 모타나, 샤프트의 회전을 고정시킬 수 없는 사이즈 커플링은 부쉬를 박고 너트로 잠근 다음 스크류 풀러를 이용하여 분리시킨다.
