타이어 플렉스 커플링 스페이서

F40에서 F140까지의 Tireflex® 커플링에 적용되며, 구동부 및 피동부를 이동시키지 않도록 고안된 스페이서이다. 원심펌프 등에 이용되며 표준품으로 축간거리 100mm, 140mm, 180mm 세종류가 있다. (아래 표6의 DBSE 참조)

표5. 축간거리에 따른 스페이서

Size	양축간 거리 mm (DBSE)
	SM 12		SM 16				SM 25						SM 30				SM35
	80 (100)		100		140		100		140		180		140		180		140		180
	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max
F40 F50 F60 F70 F80 F90 F100 F110 F120 F140	80	100	100 100 100	113 116 124	140 140 140	150 156 164	100 100	114 117	140 140 140	154 157 158	180 180 180	194 197 198	140 140	158 156	180 180	198 196	140 140	160 163	180 180	200 203

표6. 스페이서 커플링 제원

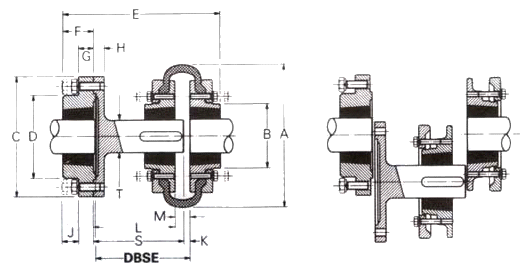

Spacer	Nom. DBSE	Fenaflex	Spacer Flange Code	Spacer Bush Size	Max. Bore		Fenaflex Bush Size	Max. Bore		A	B	C	D	E	F	G	H	J	K	L	M	S	T
					mm	Inch		mm	Inch
SM12 SM12	80 100	F40 F40	033S1200 033S1200	1210 1210	32 32	1 ¼″ 1 ¼″	1008 1008	25 25	1″ 1″	104 104	82 82	118 118	83 83	134 140	25 25	14 14	15 15	14 14	6 22	65 77	22 22	77 77	25 25
SM16 SM16 SM16 SM16 SM16 SM16	100 140 100 140 100 140	F40＊ F40＊ F50 F50 F60 F60	033T1600 033V1600 033T1600 033V1600 033T1600 033V1600	1615 1615 1615 1615 1615 1615	42 42 42 42 42 42	1 ⅝″ 1 ⅝″ 1 ⅝″ 1 ⅝″ 1 ⅝″ 1 ⅝″	1008 1008 1210 1210 1610 1610	25 25 32 32 42 42	1″ 1″ 1 ¼″ 1 ¼″ 1 ⅝″ 1 ⅝″	104 104 133 133 165 165	82 82 79 79 70 70	127 127 127 127 127 127	80 80 80 80 80 80	170 200 173 213 174 214	38 38 38 38 38 38	18 18 18 18 18 18	15 15 15 15 15 15	14 14 14 14 14 14	9 9 9 9 9 9	88 128 85 125 78 118	22 22 25 25 33 33	94 134 94 134 94 134	32 32 32 32 32 32
SM25 SM25 SM25 SM25 SM25 SM25 SM25 SM25	100 140 180 100 140 180 140 180	F70† F70† F70† F80 F80 F80 F90 F90	033T2500 033V2500 033VV2500 033T2500 033V2500 033VV2500 033V2500 033VV2500	2517 2517 2517 2517 2517 2517 2517 2517	60 60 60 60 60 60 60 60	2 ½″ 2 ½″ 2 ½″ 2 ½″ 2 ½″ 2 ½″ 2 ½″ 2 ½″	2012 2012 2012 2517 2517 2517 2517 2517	50 50 50 60 60 60 60 60	2″ 2″ 2″ 2 ½″ 2 ½″ 2 ½″ 2 ½″ 2 ½″	187 187 187 211 211 211 235 235	80 80 80 95 95 95 108 108	178 178 178 178 178 178 178 178	123 123 123 123 123 123 123 123	180 220 260 193 233 273 233 273	45 45 45 45 45 45 45 45	22 22 22 22 22 22 22 22	16 16 16 16 16 16 16 16	14 14 14 14 14 14 14 14	9 9 9 9 9 9 9 9	80 120 160 78 118 158 116 156	23 23 23 25 25 25 27 27	94 134 174 94 134 174 134 174	48 48 48 48 48 48 48 48
SM30 SM30 SM30 SM30	140 180 140 180	F100 F100 F110 F110	033V3000 033VV3000 033V3000 033VV3000	3030 3030 3030 3030	75 75 75 75	3″ 3″ 3″ 3″	3020 3020 3020 3020	75 75 75 75	3″ 3″ 3″ 3″	254 254 279 279	120 120 134 134	216 216 216 216	146 146 146 146	270 310 370 310	76 76 76 76	29 29 29 29	20 20 20B20	17 17 17 17	9 9 9 9	116 156 118 158	27 27 25 25	134 174 134 174	60 60 60 60
SM35 SM35 SM35 SM35	140 180 140 180	F120† F120† F140 F140	033V3500 033VV3500 033V3500 033VV3500	3535 3535 3535 3535	90 90 90 90	3 ½″ 3 ½″ 3 ½″ 3 ½″	3525 3525 3525 3525	100 100 100 100	4″ 4″ 4″ 4″	314 314 359 359	140 140 178 178	248 248 248 248	178 178 178 178	297 337 296 337	89 89 89 89	34 34 34 34	20 20 20 20	17 17 17 17	9 9 9 9	114 154 111 151	29 29 32 32	134 174 134 174	80 80 80 80

대용량의 스페이서 커플링은 별도 문의요 ＊표시 : F40 B플랜지는 스페이서 샤프트용이다. † 표시 : F플랜지는 스페이서 샤프트용이다.
