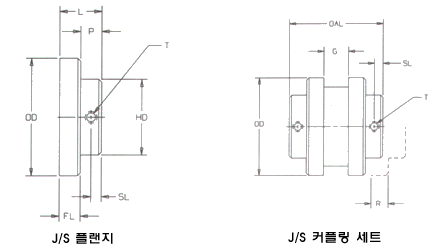

J·S 시리즈 제원

J 시리즈 커플링 제원

Coupling Size Max. Bore w/std. Keyway Max. Bore Shallow Key 제  원 (mm) Flange Wt. (lbs.) Complete Coupling Weight L OD P G＊ HD OAL FL R S T 3J 22 NA 20.6 52.4 11.2 9.7 38.1 50.8 9.7 14.2 6.4 1/4-20 0.30 0.68 4J 25 NA 22.4 51.9 11.2 16 41.4 60.5 11.2 19.1 6.4 1/4-20 0.40 0.89 5J 28 31 26.9 82.6 11.9 19.1 47.8 73.2 14.9 24.6 7.4 1/4-20 1.10 2.40 6J 35 47 33.3 101.6 13.5 22.4 63.5 88.9 19.8 27.7 7.4 5/16-18 1.90 4.36 ＊표시G는 샤프트 양선단간의 거리로서 1/8″ 보다 커야하며, L에서 양축경의 합을 뺀것보다 적어야한다.

S 시리즈 커플링 제원

Coupling Size Max Bore 제  원 (mm) Wt/Flange (lbs.) Std Keyway Shallow Keyway L OD P G＊ HD OAL FL R T SL 5S 30 32 34 82.6 11.4 19.1 47.8 71.4 14.9 24.6 .25-20 7.37 1.1 6S 37 - - 38 44 47 41.4 33.2 0.3 101.6 101.6 101.6 13.5 13.5 19.8 22.4 22.4 22.4 63.5 63.5 71.4 88.9 88.9 101.6 19.8 19.8 19.8 27.7 27.7 27.7 .31-18 7.37 1.9 1.8 1.8 7S 41 47 46.7 117.5 17.5 25.4 71.4 100.1 19.8 33.3 .38-16 8.89 2.6 8S 29 - 57 60 53.1 49.2 138.4 138.4 19.1 26.2 28.7 28.7 82.6 82.6 112.8 127 23.1 23.1 38.1 38.1 .38.16 9.65 4.4 3.7 9S 60 - 64 73 61.2 57.9 161.3 161.3 19.8 31.8 36.6 36.6 92.2 104.9 128.5 152.4 26.2 26.2 44.5 44.5 .5-13 10.4 6.5 6.2 10S 70 - 80 85 69.1 68.3 190.5 190.5 20.6 37.3 41.4 41.4 111.3 12.7 144.5 177.8 30.9 30.9 50.8 50.8 .5-13 10.4 10.5 9.8 11S 86 - 92 98 87.3 77.7 219.1 219.1 28.7 39.6 47.8 47.8 133.4 143 181.1 203.2 38.1 38.1 60.5 60.5 .5-13 14.2 16.6 16.4 12S 73 99 - 100 101.6 101.6 254 254 32.5 32.5 58.7 58.7 123.9 146.1 209.6 209.6 42.9 42.9 68.3 68.3 .5-13 16 27.5 26.6 13S 73 114 - - 111.3 111.3 298.5 298.5 33.3 33.3 68.3 68.3 123.9 171.5 234.9 234.9 50 50 77.7 77.7 .63-11 20.6 43.0 45.0 14S 73 127 - - 114.3 114.3 352.4 352.4 26.9 26.9 82.6 82.6 123.9 190.5 250.9 250.9 57.2 57.2 88.9 88.9 .63-11 15.7 66.0 69.0 16S 140 152 152.4 479.4 50.8 102.7 203.2 368.3 69.9 107.9 .63-11 25.4 125.0 ＊표시 G는 샤프트 양선단간의 거리로서 1/8″보다 커야하고, L에서 양축경을 뺀것보다 작어야 한다.    일부 큰 내경의 S플랜지는 키의 높이가 낮은 Shallow Keyway가 표준으로 공급된다.
