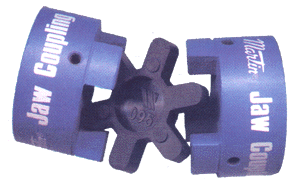

고무소재의 고품질 스파이더를 사용하는 마틴 죠 커플링(MARTIN JAW Coupling)은 진동 충격 흡수력이 우레탄 스파이더보다 높으면서 가격은 더욱 저렴하여 주로 범용 펌프에 최적으로 사용한다.



특징

  • 저렴한 가격대의 범용 커플링
  • 고품질의 cast iron 소재허브
  • 윤활유 불필요하여 유지관리 용이
  • 3개의 부품으로 구성되어 조립편리
  • 축정열 오차 허용
  • 진동 충격 흡수하는 탄성체 스파이더
Hub
Size		 A B KW
per
100 rpm		 Max
Speed
rpm
Pilot Max SX QF
035 3 10 16 - 0.005 30,000
050 6 15 27.5 - 0.037 18,000
070 9 19 35.0 - 0.060 14,000
075 9 22 44.5 - 0.120 11,000
090 9 24 54.0 - 0.200 9,000
095 9 28 54.0 64 0.270 9,000
100 12 38 65.0 77 0.580 7,000
110 15 45 84.0 97 1.100 5,000
150 15 48 96.0 112 1.560 4,000
190 19 55 115.0 130 2.090 3,600
225 19 65 127.0 143 2.930 3,600

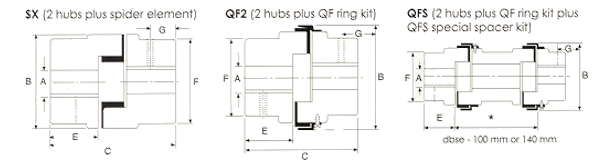

도표
