고 토르크용으로 주로 사용하는 금속제 커플링중에서 대표적인 그리드 커플링, 기어 커플링, 디스크 커플링을 소개합니다.





특징

  • 축의 편심, 편각, 유동 오차를 어느정도 허용 함으로 시스템 셋팅시 유리.
  • 기계 시동시의 비틀림을 그리드가 흡수함으로 비틀림에 대한 유연성
  • 운전 중 과부하가 발생하면 그리드가 파손 → 기계 장치 및 Shaft보호
  • Center의 오차가 심할 때 Grid가 cover나 Tooth를 먼저 shearing하여 기계보호
  • 수리 점검이 용이하고 소음이 거의 없다.

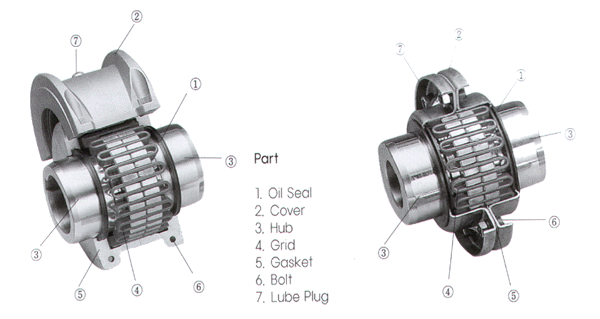

테퍼그리드 커플링의 구조



규 격 (type TH)

Size HP Per
100
rpm		 Max.
Speed
(rpm)		 Basic
Torque
(kg.cm)		 Bore Dia
(cm)		 Dimensions(mm) Gap(mm) Cplg
wt(kg)		 Lube
wt
(kg)		 Size
Max Min A B C D E Min Normal Max
1020

0.68

4,500

486

30

12

101.6

98.0

47.5

39.7

66.5

1.5

 3

4.5

1.9

0.03

 1020
1030

1.93

4,500

1,383

35

12

110.0

98.0

47.5

49.2

68.3

1.5

 3

4.5

2.6

0.03

 1030
1040

3.22

4,500

2,304

43

12

117.5

104.6

50.8

57.1

70.0

1.5

 3

4.5

3.4

0.05

 1040
1050

5.63

4,500

4,033

50

12

138.0

123.6

60.3

66.7

79.5

1.5

 3

4.5

5.4

0.05

 1050
1060

8.85

4,350

6,337

55

19

150.5

130.0

63.5

76.2

92.0

1.5

 3

4.5

7.3

0.09

 1060
1070

13

4,125

9,217

65

19

161.9

155.4

76.2

87.3

95.0

1.5

 3

4.5

10

0.11

 1070
1080

27

3,600

19,010

78

27.0

194.0

180.8

88.9

104.8

116.0

1.5

 3

4.5

18

0.17

 1080
1090

48

3,600

34,564

95

27.0

213.0

199.8

98.4

123.8

122.0

1.5

 3

6

25

0.25

 1090
1100

81

2,400

58,183

107

41

250.0

245.7

120.6

142.0

155.5

1.5

 3

6

42

0.43

 1100
1110

121

2,250

86,411

117

41

270.0

258.5

127.0

160.3

161.5

1.5

 4.5

9.5

54

0.51

 1110
1120

177

2,025

126,736

136

60

308.0

304.4

149.2

179.4

191.5

1.5

 4.5

9.5

81

0.73

 1120
1130

257

1,800

184,343

165

67

346.0

329.8

161.9

217.5

195.0

1.5

 6

12.5

121

0.91

 1130
1140

370

1,650

264,993

184

67

384.0

371.6

182.8

254.0

201.0

1.5

 6

12.5

178

1.13

 1140
1150

515

1,500

368,686

203

108

453.1

371.8

182.9

269.2

271.3

1.5

 6

12.5

234

1.95

 1150
1160

724

1,350

518,465

228

120.7

501.4

402.2

198.1

304.8

278.9

1.5

 6

12.5

317

2.81

 1160
1170

965

1,225

691,286

279

133.4

566.4

437.8

215.9

355.6

304.3

1.5

 6

12.5

448

3.49

 1170
1180

1,338

1,100

958,584

311

152.4

629.9

483.6

238.8

393.7

321.1

1.5

 6

12.5

619

3.76

 1180
1190

1,770

1,050

1,267,358

339

152.4

675.6

524.2

259.1

436.9

325.1

1.5

 6

12.5

776

4.40

 1190
1200

2,413

900

1,728,216

361

177.8

756.9

564.8

279.4

497.8

355.6

1.5

 6

12.5

1,057

5.62

 1200
* Coupling 중량은 내경 가공이 없는 상태의 수치


규 격 (type TV)

Size HP Per
100
rpm		 Max.
Speed
(rpm)		 Basic
Torque
(kg.cm)		 Bore Dia
(cm)		 Dimensions(mm) Gap(mm) Cplg
wt(kg)		 Lube
wt
(kg)		 Size
Max Min A B C D E Min Normal Max
1020

0.68

6,000

486

30

12.7

111.1

98.0

47.5

39.7

24.2

1.5

3

4.5

2.0

0.03

 1020
1030

1.93

6,000

1,383

36

12.7

120.7

98.0

47.5

49.2

25.0

1.5

3

4.5

2.6

0.03

 1030
1040

3.22

6,000

2,304

44

12.7

128.5

104.6

50.8

57.1

25.7

1.5

3

4.5

3.4

0.05

 1040
1050

5.63

6,000

4,033

50

12.7

147.6

123.6

60.3

66.7

31.2

1.5

3

4.5

5.4

0.05

 1050
1060

8.85

6,000

6,337

57

19.1

162.0

130.0

63.5

76.2

32.2

1.5

3

4.5

7.3

0.09

 1060
1070

13

5,500

9,217

65

19.1

173.0

155.4

76.2

87.3

33.7

1.5

3

4.5

10.4

0.11

 1070
1080

27

4,750

19,010

79

27.0

200.0

180.8

88.9

104.8

44.2

1.5

3

4.5

17.7

0.17

 1080
1090

48

4,000

34,564

95

27.0

231.8

199.8

98.4

123.8

47.7

1.5

3

6

25.4

0.25

 1090
1100

81

3,250

58,183

107

41.3

266.7

245.7

120.6

142.0

60.0

1.5

3

6

42.2

0.43

 1100
1110

121

3,000

86,411

117

41.3

285.8

258.5

127.0

160.3

64.2

1.5

4.5

12.5

54.4

0.51

 1110
1120

177

2,700

126,736

136

60.3

319.0

304.4

149.2

179.4

73.4

1.5

4.5

12.5

81.6

0.73

 1120
1130

257

2,400

184,343

165

66.7

377.8

329.8

161.9

217.5

75.1

1.5

6

12.5

122.5

0.91

 1130
1140

370

2,200

264,993

184

66.7

416.0

371.6

182.8

254.0

78.2

1.5

6

12.5

180.1

1.13

 1140
1150

515

2,000

368,686

203

108.0

476.3

371.8

182.9

269.2

106.9

1.5

6

12.5

230.0

1.95

 1150
1160

724

1,750

518,465

228

120.7

533.4

402.2

198.1

304.8

114.3

1.5

6

12.5

321.1

2.81

 1160
1170

965

1,600

691,286

279

133.4

584.2

437.8

215.9

355.6

119.4

1.5

6

12.5

448.2

3.49

 1170
1180

1,338

1,400

958,584

311

152.4

630.0

483.6

238.8

393.7

130.0

1.5

6

12.5

591.0

3.76

 1180
1190

1,770

1,300

1,267,358

339

152.4

685.0

524.2

259.1

436.9

135.0

1.5

6

12.5

761.0

4.40

 1190
1200

2,413

1,100

1,728,216

361

177.8

737.0

564.8

279.4

497.8

145.0

1.5

6

12.5

1,021.0

5.62

 1200
* Coupling 중량은 내경 가공이 없는 상태의 수치
