특징

  • 스핀들 구동, 단속적인 자동상승 장치, 공작기계 등에 적용가능한 백래쉬 제로 커플링
  • 3개에 불과한 부품으로 구성
    (이하 계측기 및 콘트롤 시스템용과 동일)
  • plug-in 디자인으로 신속하고 용이하게 결합
  • 콤팩트 디자인으로 저관성 제품
  • 육안점검 가능
  • 스파이더 교환으로 허용토르크 상향 조정 가능




기본 제원표

ROTEX GS
size
not
bored
finish
bore

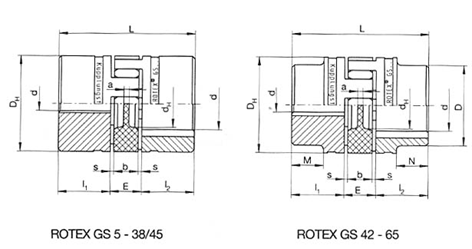

Dimensions [mm]
set
screw
clamping screw
D
DH
dH
L
l1;l2
M/N
E
b
s
a
d min
d max 2)
G
t
M1
t1
￠Dk
TA[Nm]
hub material - aluminium (AL-H)
19/24
X
6
24
-
40
18
66
25
-
16
12
2,0
3
 M5
10
 M6
12
45,7
10,5
24/28
X
8
28
-
55
27
78
30
-
18
14
2,0
3
 M5
10
 M6
12
56,4
10,5
28/38
X
10
38
-
65
30
90
35
-
20
15
2,5
4
 M6
15
 M8
14
72,6
25,0
38/45
X
12
45
-
80
38
114
45
-
24
18
3,0
4
 M8
15
 M8
20
83,3
25,0
hub material - (steel St-H)
42
X
14
55
85
95
46
126
50
28
26
20
3,0
4,0
 M8
20
 M8
20
78,8
25
48
X
15
62
95
105
51
140
56
32
28
21
3,5
4,0
 M8
20
 M10
22
90,6
69
55
X
20
74
110
120
60
160
65
37
30
22
4,0
4,5
 M10
20
 M12
25
106,0
120
65
X
22
80
115
135
68
185
75
47
35
26
4,5
4,5
 M10
20
 M16
32
131,0
295
2) d max for design 2.0 - 2.6 on request.
Dimensions of hub design 4.0 with the largest CLAMPEX KTR 250 clamping set possible
Rotex GS
size
Clamping set size
Clamping screws DIN 912
Quant.
z
Clamping screw
Torque [Nm]
1) Transm. torque T
Clamping set [Nm]
B1
B3
B4
D1
19/24
14 X 23
M4 X 10
4
5,2
73
14
26
31
32
24/28
20 X 28
M6 X 18
4
17
220
18
38
44
50
28/38
25 X 34
M6 X 18
4
17
280
25
45
51
56
38/45
32 X 43
M6 X 18
6
17
360
25
45
51
65
42
42 X 55
M6 X 18
8
17
955
32
52
58
78
48
48 X 62
M8 X 22
8
41
2017
45
70
78
87
55
55 X 71
M8 X 22
9
41
2600
55
80
88
98
65
65 X 84
M8 X 22
9
41
2836
55
80
88
111
1) The torque of the elastic toothed ring is normally the limiting factor.


  주문예

ROTEX GS 24/28
98 ShA-GS
1.0 - ￠24 X 30
2.0 - dia.20 X 30
커플링 사이즈
스파이더 경도
허브 디자인
내경
허브 길이
허브 디자인
내경
허브 길이
