당사는 다양한 종류의 죠타입 커플링을 취급하여 선택의 범위가 넓으며, 각각 다양한 재고를 보유하고 있습니다. 여기에서는 대표적인 TQ-죠, Rotex, Martin Jaw를 상세히 소개합니다.

죠 커플링은 가장 범용적으로 사용하는 플렉시블 커플링으로서 중간의 유연성과 탄성을 갖는 가장 경제적인 커플링 타입이다. 특히 퀵플렉스커플링은 테퍼-퀵 시스템을 채용하고 있어 장탈착이 빠르고 편리하며, 플랜지 외부가공이 정밀하여 축정열(Alignment)이 용이하다. 전규격에 대해 상시 재고를 갖추고 즉시 공급한다.

커플링 세트구성

스파이더 엘리먼트 1ea 플랜지 2ea 테퍼-퀵 부시 2ea

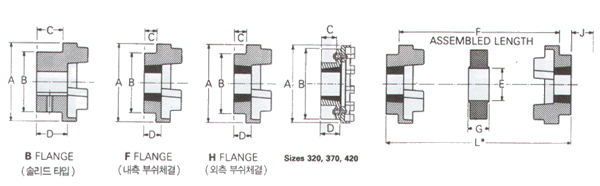

플랜지

규격

사이즈 공통제원 Type F & H Type B A B E F1 + G Bush size Max. Bore C D J+ Bore Dia's Screw over key C D mm ins Max. Preferred Min TQ 70 69 60 31 25 18 1008 25 1" 20.0 23.5 29 32 24.28 0 M 6 20 23.5 TQ 90 85 70 32 30.5 22.5 1108 28 1⅛" 19.5 23.5 29 42 38.42 0 M 6 26 30 TQ110 112 100 45 45 29 1610 42 1⅝" 18.5 26.5 38 55 42.48 0 M10 37 45 TQ130 130 105 50 53 36 1610 42 1⅝" 18.0 26.5 38 60 55.60 0 M10 39 47.5 TQ150 150 115 62 60 40 2012 50 2" 23.5 33.5 42 70 60.65 0 M10 46 56 TQ180 180 125 77 73 49 2517 60 2½" 34.5 46.5 48 80 65.75 0 M10 58 70 TQ230 225 155 99 85.5 59.5 3020 75 3" 39.5 52.5 55 100 80 48 M12 77 90 TQ280 275 206 119 105.5 74.5 3525 100 4" 51.0 66.5 67 115 - 60 M16 90 105.5 TQ320 320 300 - 95 49 4030 115 4½" 60.0 80.0 80 - - - - - - TQ370 370 320 - 103 49 4535 125 5" 73.0 93.0 89 - - - - - - TQ420 420 380 - 103 49 5040 130 5" 81.0 106.0 92 - - - - - -

단위 mm
